孔板流量計

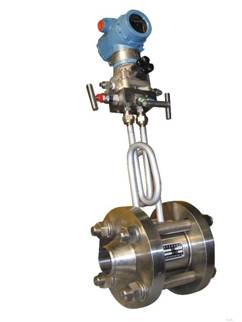

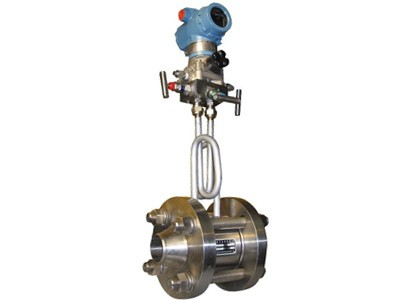

AK-LGBK系列孔板流量計用途：可廣泛應用于石油、煉化、化工、天然氣、冶金、電力、制藥等領域中，各種液體、氣體、天然氣及蒸汽流量的測量和計量。變送器輸出的模擬信號或數字信號可與計算機聯網，也可輸送給各種流量儀，實現遠程流量顯示或控制。
二、特點
1.一體化式結構、流量測量
2.測量精度高，量程比寬
3.zui小壓差可達30mmH2O
4.耐高溫、高壓，可適用于各種工況條件
5.智能變送、溫/壓全工況自動補償
6.開放式數字平臺，多用途串行接口，現場總線結構，HART通訊協議
7.現場數顯、信號遠傳兼容，模擬量和數字化雙向通迅共存，方便系統組建和入網
三、技術參數
1.口 徑：DN25～DN2000（mm）
2.精 度：±1%FS
3.量 程 比：標準1：13，擴展1：30
4.工作壓力：≤42.0MPa
5.介質溫度：-40oC～450oC
6.介質粘度：≦30CP(相當于重油)
7.β值：0.2～0.8
8.連接方式：法蘭或夾裝式
9.法蘭標準：
DN≤
DN>
也可按用戶提供的法蘭標準制造。
10.材 質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼
11.安裝方式：水平或垂直。
12.智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC;
防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67
表頭：盲表和數顯表兩種
四、測量原理
當充滿管道的流全經孔板時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板前后產生一個靜壓差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大。
通過導壓管將差壓信號傳遞給差壓變送器，智能差壓變送器將差壓信號及流體溫/壓信號進行自動補償和智能變送。輸出4～20mA.DC模擬信號或脈沖信號、實現對流體的測量。
取壓方式，常用的取壓方式有三種：
角接取壓（環室、鉆孔）、 法蘭取壓、 D-D/2徑距取壓
五、流量計結構
1． 結構
AK-LGBK系列孔板流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。
2． 三閥組的作用
l 可使一體化結構牢固，減少泄漏點；
l 可在線確認變送器的零點與修正；
l 一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。
u 調零、更換變送器時，三閥組閥門操作程序：
l 置F1、F3閥于“全閉”位置（順時針方向擰緊）
l 將F2閥置于“微開”位置（逆時針擰二圈）
l 二個閥門開關狀態確認無誤后，即可進行調零或檢修或更換。
u 變送器重新投運時，三閥組閥門操作程序：
l 先“關閉”F2閥門；
l 置F1、F3閥門于“全開”位置。變送器即可進入運行狀態。
u 在如下情況下，均可選用三閥組
l 為減少過程泄漏點
l 不允許中斷工藝過程
l 方便變送器檢查或更換
3． 溫/壓傳感器
溫/壓傳感器用以傳輸被測流體的溫度與壓力信號，由智能差壓變送器實現溫/壓全工況的自動補償，以獲得真實、準確的流量。
4． 智能差壓變送器
型號：3051、EJA、及霍尼韋爾ST3000系列等。
六、孔板流量計產品選型：
|
型號 |
|
||||||||
|
AK-LGB |
節流裝置（孔板流量計） |
||||||||
|
|
代號 |
按其結構特征的兩大基本分類 |
|||||||
|
|
K |
孔板 |
|||||||
|
|
P |
噴嘴等 |
|||||||
|
|
代號 |
公稱壓力（105Pa） |
|||||||
|
|
2.5 |
2.5 |
|||||||
|
|
10 |
10 |
|||||||
|
|
16 |
16 |
|||||||
|
|
25 |
25 |
|||||||
|
|
64 |
64 |
|||||||
|
|
100 |
100 |
|||||||
|
|
200 |
200 |
|||||||
|
|
代號 |
口徑(mm) |
|||||||
|
|
10～1600 |
10～1600mm |
|||||||
|
|
代號 |
按其結構形式細分 |
|||||||
|
|
H |
標準孔板(環室) |
|||||||
|
|
Y |
標準孔板(法蘭) |
|||||||
|
|
K |
標準孔板(鉆孔) |
|||||||
|
|
I |
ISA 1932噴嘴 |
|||||||
|
|
L |
長徑噴嘴 |
|||||||
|
|
W |
文丘利噴嘴 |
|||||||
|
|
G |
經典文丘利管 |
|||||||
|
|
S |
雙重孔板 |
|||||||
|
|
Q |
圓缺孔板 |
|||||||
|
|
Z |
錐形入口孔板 |
|||||||
|
|
R |
1/4圓孔板 |
|||||||
|
|
P |
偏心孔板 |
|||||||
|
|
N |
整體(內藏)孔板 |
|||||||
|
|
X |
楔形孔板 |
|||||||
|
|
T |
不在上述之列的特殊節流裝置 |
|||||||
|
|
代號 |
介質 |
|||||||
|
|
1 |
液體 |
|||||||
|
|
2 |
氣體 |
|||||||
|
|
3 |
蒸汽 |
|||||||
|
|
4 |
高溫液體 |
|||||||
|
|
代號 |
補償形式 |
|||||||
|
|
N |
不帶壓力、溫度補償 |
|||||||
|
|
P |
帶壓力補償輸出 |
|||||||
|
|
T |
帶溫度補償輸出 |
|||||||
|
|
Q |
帶壓力、溫度補償輸出 |
|||||||
|
|
代號 |
變送器差壓量程范圍 |
|||||||
|
|
0 |
微差壓量程 |
|||||||
|
|
1 |
低差壓量程 |
|||||||
|
|
2 |
中差壓量程 |
|||||||
|
|
3 |
高差壓量程 |
|||||||
|
|
代號 |
是否帶現場顯示 |
|||||||
|
|
W |
節流裝置傳感器 |
|||||||
|
|
X |
智能節流裝置（流量計） |
|||||||
<
