黃屏無紙記錄儀



一、概述
AK-300R輸入黃屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

二、功能特點
◆ 5.4英寸160 ×128點陣式圖形液晶顯示器,LED背光.
◆屏幕對比度可以自由調節；
◆高速、高性能動32位ARM微處理器，畫面響應時間小于0.2秒,可同時實現12路信號的檢測、記錄、顯示和報警；
◆采用zui新大規模集成電路，國際名廠原器件精心設計；
◆16M大容量FLASH閃豐芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5位數值；-9999～19999；
◆支持真空度科學計數法顯示；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗泎ui近的15條報警信息；
◆使用USB接口轉存和備份歷史記錄，支技128M、256M、512M優盤；
◆標準串行通訊接口：RS-485和RS-232C；
◆10M Ethernet標準RJ45接口；
◆標準Modbus TRU通訊協議。除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行組態軟件，無需專用驅動。
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆開關電源，85VAC～265VAC范圍內正常工作；
◆提供變送器+24VDC隔離配電。
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

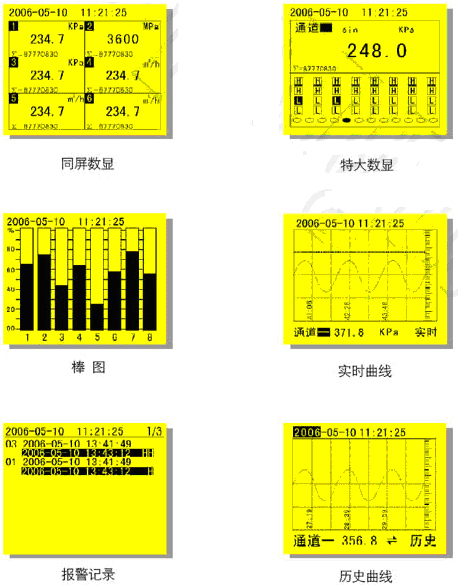

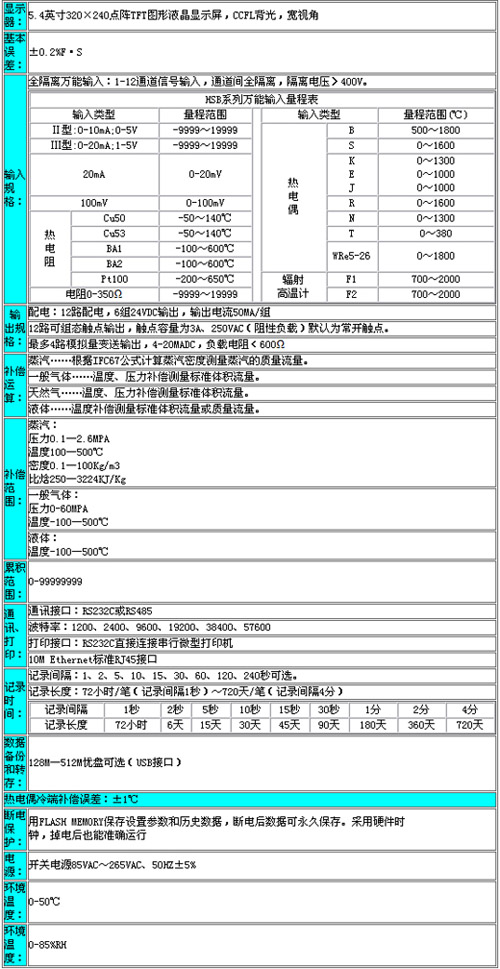

三、技術參數

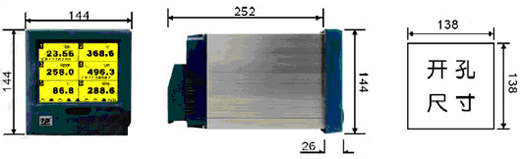

四、儀表外形尺寸，安裝方法及開孔尺寸

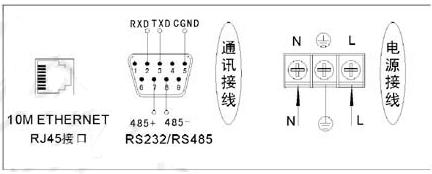

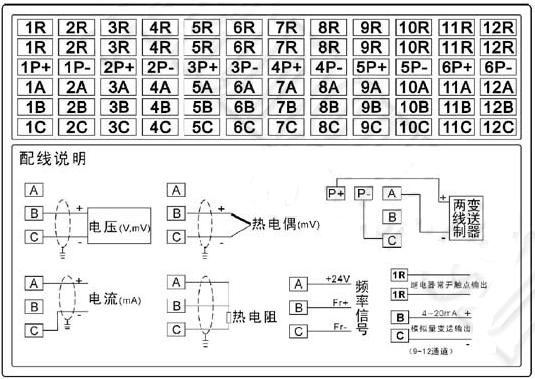

五、接線方法




六、選型表

型  譜

說  明

AK-300R

黃藍屏單色無紙記錄儀

模擬輸入通道數量

01

1通道模擬量輸入，信號類型可自由設定

02

2通道模擬量輸入，信號類型可自由設定

… …

… …

16

16通道模擬量輸入，信號類型可自由設定

模擬輸出通道數量

0

無模擬量輸出通道數

1

1路模擬量輸出，4～20mA

… …

… …

8

8路模擬量輸出，4～20mA

報警輸出數量

00

無繼電器輸出

01

1個繼電器輸出

… …

… …

12

12個繼電器輸出

存儲容量

064

64M存儲容量

128

128M存儲容量

248

248M存儲容量

調節功能

0

無PID調節功能

1

含PID調節功能(不含通道）

流量補償、累積功能

0

無流量補償、累積功能

1

含多種流量補償、累積功能

通訊功能

0

無通訊接口

1

RS-232C通訊接口

2

RS-485通訊接口

USB轉存功能

0

無USB接口

1

USB接口+U盤

電源

A

220VAC供電

D

24VDC供電

附件

記錄儀上位管理軟件

RS485/RS232轉換模塊

注：輸入輸出通道數之和zui多為16，當輸入有脈沖量時需注明。

   <
