                                                                    膜片壓力表

                                                                    YPF-150A             YPF-100B-F              YPF-100B

                                                                    用途說明

                                                                        膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶及非凝固的各種流體介質的壓力或負壓。
                                                                        可根據測量介質對腐蝕性能的不同要求而選用不同材料的膜片。
                                                                        外殼用不銹鋼材料的儀表,可在工作環境較惡劣的情況下使用。

                                                                    結構原理

                                                                        儀表由測量系統(包括接頭、法蘭、膜片)、傳動機構、指示裝置和外殼組成。
                                                                        在被測介質的壓力作用下,儀表的彈性元件(膜片)產生與壓力大小成正比的彈性變形一位移,借助連桿經傳動機構放大,由指示裝置指示被測壓力值。

                                                                    技術參數

                                                                        ● 測量范圍、承壓部尺寸

                                                                    型號

                                                                    測量范圍

                                                                    顧壓部尺寸D1



                                                                    YPF-100A

                                                                    0~0.06;0~0.1;0~0.16;0~0.25;0~0.4; 0~0.6;
                                                                    0~1.0;0~1.6;0~2.5;-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5; -0.1~2.4MPa

                                                                    φ85



                                                                    YPF-100B
                                                                    YPF-100B-F



                                                                    φ115



                                                                    YPF-150A

                                                                    φ85



                                                                    YPF-150B
                                                                    YPF-150B-F



                                                                    φ115



                                                                    YPF-100B
                                                                    YPF-100B-F

                                                                    0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;
                                                                    0~40;-1.6~0;-2.5~0;-4~0;-6~0;-10~0;
                                                                    -16~0;-25~0;-40~0;-0.8~0.8;-1.2~1.2;
                                                                    -2~2;-3~3;-5~5;-8~8;-12~12;-20~20KPa

                                                                    φ160



                                                                    YPF-150B
                                                                    YPF-150B-F

                                                                    φ160





                                                                        :0~40,-40~0,±20KPa規格承壓部尺寸D1;為φ85
                                                                        ● 精確度等級:2.5
                                                                        ● 使用環境溫度:-40℃~+70℃;
                                                                                        相對濕度不大于90%
                                                                        ● 溫度影響:使用溫度偏離20±5℃時,其溫度附加誤差不大于0.04%/℃
                                                                        ● 工作位置:垂直安裝
                                                                        ● 外殼防護等級:IP64

                                                                        ● 導壓系統及外殼等主要零件材質

                                                                    型號

                                                                    導壓系統工程

                                                                    膜片

                                                                    法蘭接頭

                                                                    密封墊圈

                                                                    表殼材料

                                                                    YPF-100A
                                                                    YPF-150A

                                                                    Cr15Ni7Mo
                                                                    (PH15-7Mo)
                                                                    316L(≤25KPa)

                                                                    1Cr18Ni9

                                                                    丁腈橡膠

                                                                    鑄鋁

                                                                    YPF-100B
                                                                    YPF-150B

                                                                    聚四氟乙烯

                                                                    1Cr18Ni9

                                                                    YPF-100BF
                                                                    YPF-150BF

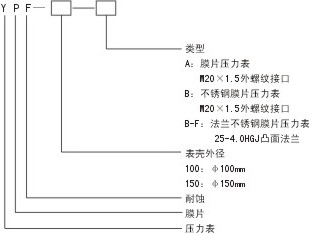

                                                                    型號表示

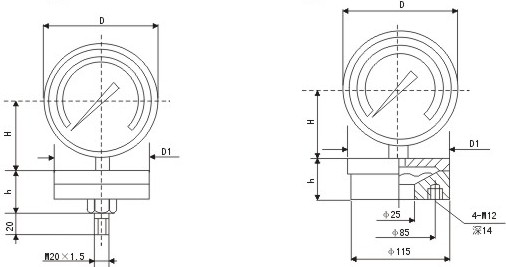

                                                                    外形尺寸

                                                                    單位:mm



                                                                    YPF-100A

                                                                    YPF-100B

                                                                    YPF-100B-F

                                                                    YPF-150A

                                                                    YPF-150B

                                                                    YPF-150B-F

                                                                    D

                                                                    φ100

                                                                    φ110

                                                                    φ110

                                                                    φ150

                                                                    φ160

                                                                    φ160

                                                                    H

                                                                    57

                                                                    57

                                                                    57

                                                                    80

                                                                    80

                                                                    80

                                                                    h

                                                                    42

                                                                    42


                                                                    43

                                                                    43










                                                                    <
