                                                                    壓力變送器

                                                                    使用對象


                                                                        液體、氣體、蒸汽壓力測量、液體液位測量。

                                                                    特點


                                                                      ●精度高,穩定性好。
                                                                      ●二線制工作方式,4~20mA信號輸出。
                                                                      ●敏感部件及線路板是全固體結構,堅固抗振。
                                                                      ●抗干擾能力強,溫度穩定性好。
                                                                      ●防爆殼體結構,可全天候使用。
                                                                      ●具有zui優良的防腐性能,保證zui好的防腐性價比。
                                                                      ●結構輕巧,簡單合理,無須支架,無須水平安裝,可直接任意位置安裝在管道上。



                                                                    測量系統接線圖



                                                                        在系統回路中須采用屏蔽信號電纜,并可靠接地。

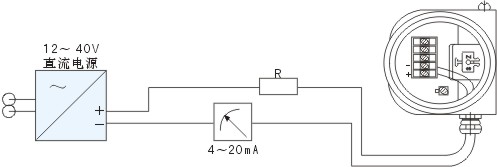

                                                                    測量系統示意圖(4~20mA)

                                                                    本安型壓力變送器



                                                                        AK-K本安型壓力變送器采用本質安全電路,適用于爆炸危險區域,防爆等級Exd ⅡBT4,技術性能指標與普通型壓力變送器相同。
                                                                        在系統回路中須采用屏蔽信號電纜,并可靠接地。

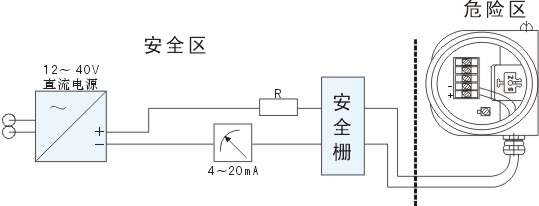

                                                                    本安型測量系統示意圖(4~20mA)

                                                                    安裝方式



                                                                        AK-K系列壓力變送器通常采用管道直接安裝方式,建議加裝一次閥門,便于安裝、調試和維護。
                                                                        當介質溫度高于85℃時則需要加裝一定長度的引壓管,便于冷卻介質,否則會造成測量不準甚至損壞變送器。



                                                                    外形尺寸


                                                                    K1型外形尺寸圖

                                                                    技術性能及指標

                                                                      電源:24V·DC;無負載時變送器可工作在12V·DC,zui大為40V·DC。
                                                                      負載特性:輸出信號:4~20mA
                                                                                負載阻抗R與電源電壓V的關系:R≤50(V-12)Ω
                                                                      量程和零點:打開接線端側蓋后連續可調,零點調整范圍為zui大量程的±5%,量程調整范圍為zui大量程的40%~               100%。

                                                                      溫度范圍:環境溫度-40℃80℃
                                                                                介質溫度-40℃85℃
                                                                                儲存溫度-40℃85℃
                                                                      超壓上限:見量程表
                                                                      相對濕度:0~95%。
                                                                      阻尼:0.5S。
                                                                      重量:0.85kg,
                                                                      精度:±0.2%包括線性、變差和重復性的綜合誤差。
                                                                      穩定性:zui大量程的±0.1%(1年)
                                                                      溫度影響:在-20~80℃內,變化量±0.15%/10℃。
                                                                      超壓影響:加超壓上限內壓力后,誤差為zui大量程的±0.25%。

                                                                    zui大負載阻值

                                                                      振動影響:在任何軸向上頻率15Hz,誤差小于zui大量程的±0.01%/g。
                                                                      電源影響:小于輸出量程0.01%/V。
                                                                      負載影響:如輸入電壓滿足負載特性,則無負載影響。
                                                                      安裝位置影響:無。

                                                                    AK-K型壓力變送器型譜表




                                                                    變送器類型


                                                                    AK-K1 擴散硅
                                                                    AK-K2 擴散硅(防爆型)


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    防爆類型


                                                                    S
                                                                    I

                                                                    標準型
                                                                    本安型ExibⅡBT4


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    過程連接件材料


                                                                    1
                                                                    9

                                                                    不銹鋼316L
                                                                    特殊要求


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    過程連接方式


                                                                    R
                                                                    G
                                                                    M
                                                                    A
                                                                    Y

                                                                    外螺紋G 1/2
                                                                    外螺紋M 20×1.5
                                                                    外螺紋G 1/2 小孔
                                                                    外螺紋 1/2 NPT
                                                                    特殊要求


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    密封件材料


                                                                    1F
                                                                    2F
                                                                    9F

                                                                    模氟橡膠
                                                                    丁腈橡膠
                                                                    特殊要求


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    信號輸出方式


                                                                    2

                                                                    4~20mA二線


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    外殼類型


                                                                    A
                                                                    B
                                                                    Y

                                                                    鋁外殼無現場指示IP65
                                                                    鋁外殼帶現場指示IP65(模擬指示表)
                                                                    特殊要求


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    精度等級


                                                                    2
                                                                    5
                                                                    9

                                                                    0.2
                                                                    0.5
                                                                    特殊要求


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    測量范圍(見標準量程表)


                                                                    Y

                                                                    非標準量程


                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |



                                                                    AK-K1



                                                                    S



                                                                    1



                                                                    G



                                                                    1F



                                                                    2



                                                                    A



                                                                    5



                                                                    F2







                                                                    標準量程表



                                                                    測量范圍

                                                                    代號

                                                                    量程調節范圍

                                                                    過載

                                                                    0~4KPa

                                                                    D1

                                                                    0.7~7KPa

                                                                    0.6

                                                                    0~6KPa

                                                                    D2

                                                                    0.7~7KPa

                                                                    0.6

                                                                    0~10KPa

                                                                    D3

                                                                    1.0~10KPa

                                                                    0.6

                                                                    0~16KPa

                                                                    D4

                                                                    10.0~20KPa

                                                                    0.6

                                                                    0~20KPa

                                                                    D5

                                                                    10.0~20KPa

                                                                    0.6

                                                                    0~25KPa

                                                                    D6

                                                                    12.0~30KPa

                                                                    0.6

                                                                    0~40KPa

                                                                    D7

                                                                    12.0~40KPa

                                                                    0.6

                                                                    0~60KPa

                                                                    D8

                                                                    20.0~60KPa

                                                                    0.6





                                                                    0~100KPa

                                                                    E1

                                                                    30.0~100KPa

                                                                    1.0

                                                                    0~160KPa

                                                                    E2

                                                                    60.0~200KPa

                                                                    1.0

                                                                    0~200KPa

                                                                    E3

                                                                    60.0~200KPa

                                                                    1.0

                                                                    0~250KPa

                                                                    E4

                                                                    120.0~400KPa

                                                                    1.0

                                                                    0~400KPa

                                                                    E5

                                                                    120.0~400KPa

                                                                    1.0





                                                                    0~0.6MPa

                                                                    F1

                                                                    0.2~0.6MPa

                                                                    2.0

                                                                    0~1.0MPa

                                                                    F2

                                                                    0.3~1.0MPa

                                                                    2.0

                                                                    0~1.6MPa

                                                                    F3

                                                                    0.6~2.0MPa

                                                                    4.0

                                                                    0~2.0MPa

                                                                    F4

                                                                    0.6~2.0MPa

                                                                    4.0

                                                                    0~2.5MPa

                                                                    F5

                                                                    1.2~4.0MPa

                                                                    4.0

                                                                    0~4.0MPa

                                                                    F6

                                                                    1.2~4.0MPa

                                                                    6.0

                                                                    0~6.0MPa

                                                                    F7

                                                                    2.0~6.0MPa

                                                                    9.0





                                                                    0~10MPa

                                                                    H1

                                                                    3.0~10MPa

                                                                    20

                                                                    0~30MPa

                                                                    H2

                                                                    3.0~30MPa

                                                                    60





                                                                    -2~2KPa

                                                                    C1

                                                                    2.0~7.0KPa

                                                                    0.6

                                                                    -5~5KPa

                                                                    C2

                                                                    5.0~20KPa

                                                                    0.6

                                                                    -10~10KPa

                                                                    C3

                                                                    2.0~20KPa

                                                                    0.6

                                                                    -20~20KPa

                                                                    C4

                                                                    8.0~20KPa

                                                                    0.6

                                                                    -50~50KPa

                                                                    C5

                                                                    10.0~100KPa

                                                                    0.6



                                                                    <
