                                                                    靜壓式液位變送器

                                                                    產品分類: 液位變送器
                                                                    靜壓式液位變送器 結構類型 AK-LC纜式液位變送器 AK-LR桿式液位變送器 AK-LD直裝式液位變送器 AK-LC 外形尺寸 AK-LC纜式液位變送器 (普通形式連接) 1、變送器外殼 2、信號線纜接頭 3、傳感器電纜
                                                                    相關標簽:
                                                                    訂購熱線:0517-86919886
                                                                    AK-SX7083流量積算儀
                                                                    AK-SX7083流量積算儀
                                                                    ◆ 本儀表適合于蒸汽和一般氣體的測量,可用于內部計量和貿易計量。 ◆ 本儀表符合新版流量積算儀檢定規程《JJG1003-2016》 ◆ 本安裝使用手冊是以具備一定的流量計經驗知識為對象編寫的,使
                                                                    精密數顯壓力表
                                                                    精密數顯壓力表
                                                                    AK-SXYLB數字壓力表為全電子結構。前端采用高精度壓阻式壓力傳感器,輸出信號由高精度,低溫漂的放大器放大處理,送入高精度的A/D轉換器,轉換成微處理器可以處理的數字信號,經過運算處理,
                                                                    乙酸乙酯液位計
                                                                    乙酸乙酯液位計
                                                                    乙酸乙酯液位計是公司引進吸收國外同類產品,并加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區


                                                                    靜壓式液位變送器

                                                                    結構類型



                                                                        AK-LC纜式液位變送器
                                                                        AK-LR桿式液位變送器
                                                                        AK-LD直裝式液位變送器

                                                                    AK-LC外形尺寸

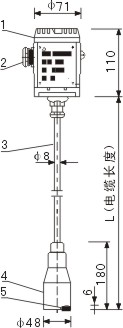

                                                                    AK-LC纜式液位變送器
                                                                    (普通形式連接)
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、傳感器電纜
                                                                    4、傳感器外殼
                                                                    5、傳感器

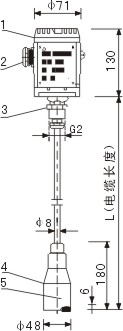

                                                                    AK-LC纜式液位變送器
                                                                    (外螺紋形式連接)
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、外螺紋G2
                                                                    4、傳感器外殼
                                                                    5、傳感器

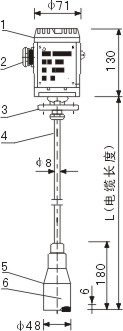

                                                                    AK-LC纜式液位變送器
                                                                    (法蘭形式連接)
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、法蘭DN50、DN80、DN100
                                                                    4、傳感器電纜
                                                                    5、傳感器外殼
                                                                    6、傳感器

                                                                    AK-LD外形尺寸                     AK-LR外形尺寸

                                                                    YF-LD直裝式液位變送器
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、連接法蘭

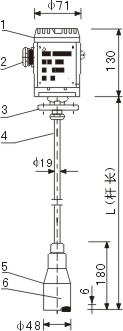

                                                                    YF-LR桿式液位變送器
                                                                    (法蘭形式連接)
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、法蘭DN50、DN80、DN100
                                                                    4、傳感器電纜
                                                                    5、傳感器外殼
                                                                    6、傳感器

                                                                    YF-LR桿式液位變送器
                                                                    (外螺紋形式連接)
                                                                    1、變送器外殼
                                                                    2、信號線纜接頭
                                                                    3、外螺紋G2
                                                                    4、傳感器外殼
                                                                    5、傳感器



                                                                    固定配件



                                                                        AK-LC/LR型纜式和桿式液位變送器具有多種安裝固定方式,以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時,可選擇普通形式的液位變送器,它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇,使您在現場安裝時得心應手。


                                                                    墻壁安裝
                                                                    [1-螺釘M5, 2-膨脹螺釘M8]


                                                                    水平管架安裝




                                                                    垂直管架安裝



                                                                    配重和防護罩



                                                                        在測量流動性較大的介質時,為防止傳感器劇烈擺動,用戶可選用配重附件,以起到穩定傳感器的作用。配重以法蘭形式提供(DN50、PN4.0MPa、GB116.7-88),用戶可以用螺栓將其固定于工藝設施。
                                                                        在現場環境較惡劣時,用戶應選用傳感器防護罩來保護傳感器,以免被異物損壞或影響測量的準確性。

                                                                                           配重示意圖
                                                                                         1、傳感器外殼
                                                                                         2、螺釘M3
                                                                                         3、法蘭DN50

                                                                                   防護罩示意圖
                                                                                  1、傳感器外殼
                                                                                  2、螺釘M3
                                                                                  3、防護罩



                                                                    法蘭尺寸

                                                                    公稱通徑

                                                                    DN

                                                                    法蘭外徑

                                                                    D

                                                                    螺栓孔中
                                                                    心圓直徑
                                                                    K

                                                                    螺栓孔徑

                                                                    n

                                                                    螺栓數量

                                                                    螺栓尺寸

                                                                    Th

                                                                    密封面直徑

                                                                    d

                                                                    密封面高度

                                                                    f

                                                                    法蘭厚度

                                                                    G

                                                                    50

                                                                    165

                                                                    125

                                                                    18

                                                                    4

                                                                    M16

                                                                    99

                                                                    3

                                                                    20

                                                                    80

                                                                    200

                                                                    160

                                                                    18

                                                                    8

                                                                    M16

                                                                    132

                                                                    3

                                                                    24

                                                                    100

                                                                    235

                                                                    190

                                                                    22

                                                                    8

                                                                    M20

                                                                    156

                                                                    3

                                                                    24



                                                                    靜壓式液位變送器標準量程表

                                                                    壓力范圍

                                                                    代號

                                                                    滿量程調節范圍

                                                                    允許過載(MPa)

                                                                    0~10KPa

                                                                    D3

                                                                    1~10KPa

                                                                    0.6

                                                                    0~20KPa

                                                                    D5

                                                                    10~20KPa

                                                                    0.6

                                                                    0~40KPa

                                                                    D7

                                                                    12~40KPa

                                                                    0.6

                                                                    0~60KPa

                                                                    D8

                                                                    20~60KPa

                                                                    0.6

                                                                    0~100KPa

                                                                    E1

                                                                    30.0~100KPa

                                                                    1.0

                                                                    0~160KPa

                                                                    E2

                                                                    60.0~200KPa

                                                                    1.0

                                                                    0~200KPa

                                                                    E3

                                                                    60.0~200KPa

                                                                    1.0

                                                                    0~250KPa

                                                                    E4

                                                                    120.0~400KPa

                                                                    1.0

                                                                    0~400KPa

                                                                    E5

                                                                    120.0~400KPa

                                                                    1.0

                                                                    0~0.6MPa

                                                                    F1

                                                                    0.2~0.6MPa

                                                                    2.0

                                                                    0~1.0MPa

                                                                    F2

                                                                    0.3~1.0MPa

                                                                    2.0



                                                                    靜壓式液位變送器型號內容


                                                                    類型

                                                                    YF-L1C纜式陶瓷電容型
                                                                    YF-L2C纜式擴散硅型
                                                                    YF-L1R桿式陶瓷電容型
                                                                    YF-L2R桿式擴散硅型
                                                                    YF-L1D直裝式陶瓷電容型
                                                                    YF-L2D直裝式擴散硅型

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    過程連接件材料

                                                                    3
                                                                    9

                                                                    不銹鋼1Cr18Ni9Ti
                                                                    特殊約定

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    過程連接方式

                                                                    F
                                                                    Z
                                                                    Y

                                                                    法蘭DN50 PN1.6MPa Gb9119
                                                                    配安裝支架
                                                                    特殊約定

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    過程連接材料

                                                                    3
                                                                    5
                                                                    9

                                                                    不銹鋼1Cr18Ni9Ni
                                                                    丁腈橡膠與聚氯乙烯復合物
                                                                    特殊約定材料

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    傳感器密封材料

                                                                    1F
                                                                    2F
                                                                    9F

                                                                    氟橡膠
                                                                    丁腈橡膠
                                                                    特殊要求

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    輸出信號

                                                                    2
                                                                    9

                                                                    4~20mA二線
                                                                    特殊約定

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    外殼類型

                                                                    A
                                                                    B
                                                                    Y

                                                                    鋁外殼無現場指示IP65
                                                                    鋁外殼帶現場指示IP65(模擬顯示表)
                                                                    特殊要求

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    精度等級

                                                                    2
                                                                    5
                                                                    6
                                                                    7
                                                                    9

                                                                    0.2
                                                                    0.5
                                                                    1.0
                                                                    2.0
                                                                    特殊要求

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |

                                                                    配重

                                                                    H
                                                                    Z
                                                                    Y

                                                                    無配重
                                                                    標準配重
                                                                    特別約定

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |











                                                                    安裝尺寸(單位)

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |









                                                                    量程代碼

                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |
                                                                    |







                                                                    附加功能

                                                                    I
                                                                    L

                                                                    本安型ExiaⅡCT5
                                                                    傳感器電纜長度(m)

                                                                    |
                                                                    |
                                                                    |





                                                                    AK-L1C

                                                                    3

                                                                    F

                                                                    3

                                                                    1F

                                                                    2

                                                                    B

                                                                    5

                                                                    H



                                                                    D7

                                                                    IL(5m)



                                                                    選型舉例







                                                                    <
