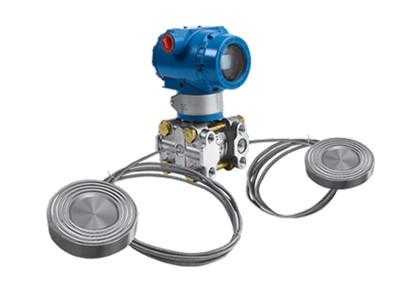

                                                                    雙法蘭液位變送器

                                                                    產品分類: 液位變送器
                                                                    雙法蘭液位變送器 用途 AK-3051DP雙法蘭液位變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力,該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體,然后由變送
                                                                    相關標簽:
                                                                    訂購熱線:0517-86919886
                                                                    AK-SX7083流量積算儀
                                                                    AK-SX7083流量積算儀
                                                                    ◆ 本儀表適合于蒸汽和一般氣體的測量,可用于內部計量和貿易計量。 ◆ 本儀表符合新版流量積算儀檢定規程《JJG1003-2016》 ◆ 本安裝使用手冊是以具備一定的流量計經驗知識為對象編寫的,使
                                                                    精密數顯壓力表
                                                                    精密數顯壓力表
                                                                    AK-SXYLB數字壓力表為全電子結構。前端采用高精度壓阻式壓力傳感器,輸出信號由高精度,低溫漂的放大器放大處理,送入高精度的A/D轉換器,轉換成微處理器可以處理的數字信號,經過運算處理,
                                                                    乙酸乙酯液位計
                                                                    乙酸乙酯液位計
                                                                    乙酸乙酯液位計是公司引進吸收國外同類產品,并加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區

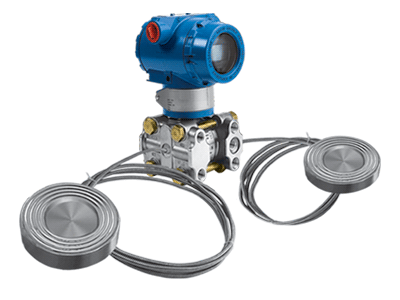

                                                                    雙法蘭液位變送器

                                                                    用途


                                                                        AK-3051DP雙法蘭液位變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力,該壓力經毛細管內的灌充硅油(或其它的液體)傳遞至變送器的主體,然后由變送器主體內的δ室和放大線路板,將壓力或差壓轉換4~20mA.DC信號輸出(參見結構原理圖)。
                                                                        AK-3051DP差壓變送器與智能放大板組合,可構成智能遠傳壓力、差壓變送器,與符合HART協議的手操器配合,可以相互通訊,進行設定和監控。
                                                                       為了適應不同的安裝需求,本系列變送器具有多種形式的遠傳裝置供用戶選擇,變送器的主體結構與差壓相同。




                                                                    遠傳變送器主要用于以下場合的測量


                                                                      高溫下粘稠介質
                                                                      易結晶的介質
                                                                      帶有固體顆?;驊腋∥锏某恋硇越橘|
                                                                      強腐蝕或劇毒性介質
                                                                      可消除導壓管泄漏污染周圍環境現象的發生;可免去采用隔離液時,因測量信號的不穩定,需要經常補充隔離液的繁瑣工作。
                                                                      連續精確測量界面和密度
                                                                      遠傳裝置可避免不同瞬間介質的交混,從而使測量結果真實地反映過程變化的實際情況。
                                                                      衛生清潔要求很高的場合
                                                                      如食品、飲料和醫藥工業生產中,不僅要求變送器接觸介質部位符合衛生標準,并且應便于沖洗,以防止不同批量介質的交叉污染。



                                                                    產品特點


                                                                      逐臺進行模擬“在線運行”考核,保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下,穩定而可靠地工作。
                                                                      采用“動態型面”遠傳膜片結構,超載后膜片不會受損;長期工作后精度不會發生變化。
                                                                      選用全熔焊和剛性密封結構的灌充系統,根除了漏油現象的發生。
                                                                      設計新穎的毛細管結合部件,使毛細管得到可靠的保護,在現場使用不易折斷。
                                                                      品種、形式和尺寸多樣的遠傳裝置,以及豐富的灌充液種類,可以滿足各種不同場合的測量需要。
                                                                      可提供各種特殊需要產品,包括高溫、高真空、快響應和不等長毛細管(差值≤4.5米)雙法蘭液位變送器。

                                                                    技術參數和性能


                                                                      輸出信號:4~20MA.DC二線制(模擬)
                                                                               二線制4~20mA直流信號上疊加數字信號,由用戶選擇線性或開方輸出。(智能)
                                                                      供電電源:12~45V.DC(詳見負載特性圖)
                                                                      負載特性:
                                                                      電源影響:<0.005%輸出量程/V
                                                                      負載影響:電源穩定時,無負載影響。
                                                                      測量精度:調校量程的±0.1%,±0.2
                                                                               (標配精度為±0.2%,若選擇其他精度請在訂貨選型時注明。)
                                                                      量 程 比:10:1或100比1

                                                                      阻    尼:通??稍?.1~16秒之間可調,當灌充惰性液或帶遠傳裝置時,時間常數會增大。
                                                                      啟動時間:<2秒,不需預熱
                                                                      工作環境:環境溫度 -29~93℃(模擬放大器)
                                                                                         -29~75℃(數字/智能放大器)
                                                                                         -29~65℃(帶顯示表頭)
                                                                                環境濕度   0~95%
                                                                      防護特性:防護能力 IP65
                                                                      防爆類型:隔爆型   Exd II BT4-6
                                                                                本安型   Exia II CT5
                                                                      靜壓影響:零位誤差:±0.5%最大量程限值,對于32MPa在管道壓力下通過調零給予校正。
                                                                      電磁輻射影響:0.05%最大量程值,接受輻射頻率27~500MHz,試驗場強3V/m。
                                                                      指示表(%):液晶數顯 精度±0.2%
                                                                      振動影響:任何方向200Hz振動時,±0.05%/g。
                                                                      安裝位置:膜片未垂直安裝,可能產生小于0.24KPa的零點誤差,但可通過調零來修正。
                                                                      重 量:3.9Kg(不包括附件)

                                                                    :① 雙法蘭液位變送器的靜壓還取決于選定法蘭的規格。
                                                                        ② 遠傳裝置的工作溫度,由所選擇的灌充液種類確定。
                                                                        ③ 雙法蘭液位變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用,所產生的輸出變化。
                                                                        ④ 靜壓和溫度影響,均是在最大量程時測得。
                                                                        ⑤ DP型雙法蘭液位變送器兩側的毛細管最大長度為7.5米,兩側長度差為4.5米。



                                                                    平法蘭(RFW)雙法蘭液位變送器




                                                                    凸法蘭式(EFW)雙法蘭液位變送器




                                                                    扁平式(PFW)雙法蘭液位變送器



                                                                    遠傳裝置連接法蘭尺寸表(適用于:AK-RFW、AK-EFW和AK-PFW型)


                                                                    法蘭規格

                                                                    法蘭尺寸

                                                                    墊 環

                                                                    安裝尺寸

                                                                    插入筒

                                                                    代號

                                                                    通徑

                                                                    壓力
                                                                    等級

                                                                    外徑
                                                                    D

                                                                    凸徑
                                                                    d

                                                                    凸高
                                                                    f

                                                                    厚度

                                                                    直徑
                                                                    F

                                                                    孔徑
                                                                    φ

                                                                    分布圓
                                                                    K

                                                                    孔數
                                                                    n

                                                                    直徑
                                                                    h

                                                                    直徑
                                                                    B

                                                                    凸出長度
                                                                    L

                                                                    A

                                                                    E

                                                                    0A1

                                                                    1"

                                                                    150Lb

                                                                    108

                                                                    ___

                                                                    5.5

                                                                    20

                                                                    24

                                                                    66.5

                                                                    27

                                                                    79.4

                                                                    4

                                                                    15

                                                                    ___

                                                                    ___

                                                                    0A3

                                                                    300Lb

                                                                    124

                                                                    23

                                                                    88.9

                                                                    19

                                                                    0A6

                                                                    600Lb

                                                                    1A1

                                                                    11/2"

                                                                    150Lb

                                                                    127

                                                                    79

                                                                    42

                                                                    98.4

                                                                    15

                                                                    1A3

                                                                    300Lb

                                                                    156

                                                                    26

                                                                    114.3

                                                                    23

                                                                    1A6

                                                                    600Lb

                                                                    28

                                                                    2A1

                                                                    2"

                                                                    150Lb

                                                                    152

                                                                    92

                                                                    23

                                                                    92

                                                                    52

                                                                    120.6

                                                                    19

                                                                    暫供
                                                                    60

                                                                    50 (2")
                                                                    100(4")
                                                                    150(6")

                                                                    2A3

                                                                    300Lb

                                                                    165

                                                                    26

                                                                    127

                                                                    8

                                                                    2A6

                                                                    600Lb

                                                                    31

                                                                    3A1

                                                                    3"

                                                                    150Lb

                                                                    191

                                                                    127

                                                                    27.5

                                                                    127

                                                                    79

                                                                    152.4

                                                                    4

                                                                    19

                                                                    77

                                                                    3A3

                                                                    300Lb

                                                                    210

                                                                    32.5

                                                                    168.3

                                                                    8

                                                                    23

                                                                    3A6

                                                                    600Lb

                                                                    37.5

                                                                    4A1

                                                                    4"

                                                                    150Lb

                                                                    229

                                                                    157

                                                                    28

                                                                    157

                                                                    103

                                                                    190.5

                                                                    19

                                                                    95

                                                                    4A3

                                                                    300Lb

                                                                    254

                                                                    33.5

                                                                    200

                                                                    23

                                                                    4A6

                                                                    600Lb

                                                                    273

                                                                    43.5

                                                                    216

                                                                    25



                                                                    螺紋安裝式(RTW)差壓變送器




                                                                    衛生式(SSW)雙法蘭液位變送器




                                                                    雙法蘭液位變送器選型


                                                                        遠傳變送器是在變送器主體基礎上附加遠傳裝置的變型產品,所以其選型工作可分二步進行:首先確定變送器主體的類型(DP)、測量范圍和結構材料,然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數(如灌充液的工作溫度、粘度和毛細管的長度)與變送器的性能指標密切相關,因此歸入變送器主體選型范疇,不單獨列表選擇。



                                                                    AK-3051DP型雙法蘭液位變送器


                                                                      代號         測量范圍 (KPa)

                                                                    3
                                                                    4
                                                                    5
                                                                    6
                                                                    7
                                                                    8

                                                                    0 - 1.3
                                                                    0 - 6.2
                                                                    0 - 31.1
                                                                    0 - 117
                                                                    0 - 345
                                                                    0 - 1170

                                                                    ~ 7.5
                                                                    ~ 37.4
                                                                    ~ 186.8
                                                                    ~ 689.5
                                                                    ~ 2068
                                                                    ~ 6895

                                                                    :1、選用量程代號3時,必須配用通徑為4"法蘭。
                                                                        2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。
                                                                        3、遠傳裝置RFW可選量程代號7、8。




                                                                      代號                輸出形式

                                                                    SF
                                                                    S

                                                                    4~20mA.DC 數字放大器,兼有開方輸出,并帶4位數字顯示
                                                                    4~20mA.DC 智能放大器,并采用HART協議通訊




                                                                      代號        容室和接頭材質         隔離膜片材質

                                                                       12              碳鋼                 316鋼
                                                                       22              316鋼                316鋼

                                                                      :一般選用代號12,在潮濕和腐蝕場合時選代號22。




                                                                      代號           灌充液種類

                                                                        L         低粘度硅油    -60~150℃ ρ=0.93
                                                                        S         普通硅油      -45~205℃ ρ=0.96
                                                                        H         高溫硅油      -10~300℃ ρ=1.07
                                                                        N         植物油        -15~200℃ ρ=0.92
                                                                        W         蒸餾水         +5 ~70℃ ρ=1.0

                                                                    :代號N、W用于有嚴格衛生要求的場合,可
                                                                    避免灌充液泄漏對工藝介質造成污染。




                                                                     代號     毛細管長度(m)

                                                                      00     無毛細管
                                                                      03     1.0(3ft
                                                                      05     1.5(5ft
                                                                      10     3.0(10ft
                                                                      15     4.5(15ft
                                                                      20     6.0(20ft
                                                                      25     7.5(25ft

                                                                    :1.兩側等長毛細管用二位數表示。
                                                                        2.兩側不等長細管用四位數表示,前二位表示高壓側長;后二位表示低壓側長。
                                                                        3.不等長毛細管的長度差≤4.5米。
                                                                        4."00"表示該側毛細管,采用一般導壓管引壓來平衡靜壓。




                                                                       代號                選用件

                                                                        M3           數顯指示表    4位LCD數字顯示
                                                                        B1           管裝彎支架    (安裝管φ60)
                                                                        B2           板裝彎支架
                                                                        B3           管裝平支架    (安裝管φ60)
                                                                        d            隔爆型,防爆標志ExdⅡBT4-6
                                                                        I            本安型,防爆標志ExiaⅡCT5







                                                                    AK-3051DP     4S     12     H     05     20     M3     B3     d     -17.12~6.12KPa      選型舉例



                                                                    AK-RFW型平法蘭式遠傳裝置


                                                                      代號    沖洗備用孔

                                                                      11         無
                                                                      21         有

                                                                    :法蘭通徑<2"時,均帶墊環,法蘭通徑≥2"時,有沖洗孔才帶墊環。




                                                                      代號      遠傳膜片材料

                                                                       A          316L
                                                                       B          哈氏合金C
                                                                       C          鉭
                                                                       N          鎳20
                                                                       V          蒙耐爾合金
                                                                       H          鈦




                                                                      代號        安裝法蘭通徑

                                                                       1              1"
                                                                       2              2"
                                                                       3              3"
                                                                       4              4"




                                                                      代號        安裝法蘭標準

                                                                       A          ANSI或HG20615




                                                                     代號      安裝法蘭壓力等級

                                                                      1        150Lb或PN10/16bar
                                                                      3        300Lb或PN25/40bar
                                                                      6        600Lb或PN64bar




                                                                     代號   墊環材質      松套法蘭材質     膜片座材質

                                                                      A     316鋼            304鋼           316鋼
                                                                      B     哈氏合金C        304鋼           316鋼
                                                                      E     316鋼            碳 鋼           316鋼

                                                                    :結構材料代號B,配用除316L鋼以外的遠傳膜片。







                                                                    AK-RFW       21       C       3       A       3       B                                 選型舉例



                                                                    AK-EFW型凸法蘭式遠傳裝置


                                                                     代號    安裝法蘭通徑

                                                                      2         2"
                                                                      3         3"
                                                                      4         4"

                                                                    :選用量程代號3時,必須配用通徑4"。




                                                                      代號            安裝法蘭標準

                                                                       A              ANSI或HG20615




                                                                      代號                  安裝法蘭壓力等級

                                                                       1                    150Lb或PN10/16bar
                                                                       3                    300Lb或PN25/40bar
                                                                       6                    600Lb或PN64bar




                                                                      代號      遠傳膜片材質     插入筒材質     松套法蘭材質

                                                                       A           316L鋼          316鋼           碳 鋼
                                                                       B          哈氏合金C        316L鋼          304鋼
                                                                       C             鉭            316L鋼          304鋼

                                                                    :潮濕和腐蝕場合,選用304鋼法蘭。




                                                                      代號        膜片凸出長度(mm)

                                                                       2             50(2")
                                                                       4             100(4")
                                                                       6             150(6")

                                                                    :可供非系列長度。




                                                                    AK-EFW           3          A          1          A          6                           選型舉例



                                                                    AK-PFW型扁平式遠傳裝置


                                                                     代號        沖洗備用孔

                                                                      11            無
                                                                      12            有

                                                                    :沖洗孔位于墊環上。




                                                                     代號    遠傳膜片材料

                                                                      A         316L
                                                                      B         哈氏合金C
                                                                      C           鉭
                                                                      N         鎳200
                                                                      Y         蒙耐爾合金
                                                                      H           鈦




                                                                     代號    安裝法蘭通徑

                                                                      2          2"
                                                                      3          3"
                                                                      4          4"

                                                                        :選用量程代號3時,必須配用通徑4"。




                                                                     代號       安裝法蘭標準

                                                                      A          ANSI和HG20615





                                                                     代號     安裝法蘭壓力等級

                                                                      1       150Lb或PN10/16bar
                                                                      3       300Lb或PN25/40bar
                                                                      6       600Lb或PN64bar

                                                                    :系指安裝附件法蘭蓋的壓力等級。




                                                                     代號        墊環           法蘭蓋       膜片座

                                                                    A
                                                                    B
                                                                    E

                                                                    316鋼
                                                                    哈氏合金C
                                                                    316鋼

                                                                    304鋼
                                                                    304鋼
                                                                    碳鋼

                                                                       316鋼
                                                                       316鋼
                                                                       316鋼

                                                                    :結構材料代號B,配用除316L鋼以外的遠傳膜片。







                                                                    AK-PFW        21         A        4         A        3        E                        選型舉例



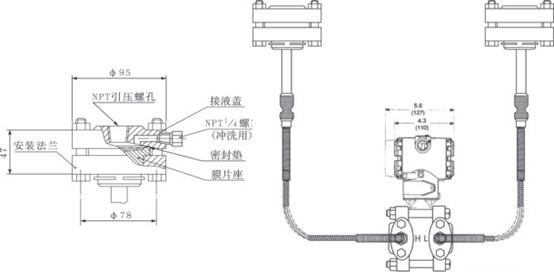

                                                                    AK-RTW型螺紋安裝式遠傳裝置


                                                                     代號       沖洗孔

                                                                      11          無
                                                                      12          有




                                                                     代號       遠傳膜片材料

                                                                      A           316L
                                                                      B          哈氏合金C
                                                                      C             鉭





                                                                      代號   安裝法蘭材質    密封墊材質     膜片座材質

                                                                    11
                                                                    31

                                                                    碳鋼
                                                                    304鋼

                                                                    聚四氟乙烯
                                                                    聚四氟乙烯

                                                                         316鋼
                                                                         316鋼

                                                                    :結構材料代號31配用除316L鋼以外的遠傳膜片。




                                                                      代號          接液蓋

                                                                    A
                                                                    B
                                                                    E

                                                                            316鋼
                                                                          哈氏合金C
                                                                             碳鋼

                                                                    :接液蓋材料代號B,配用除316L鋼以外的遠傳膜片。




                                                                      代號          導壓螺孔

                                                                    11
                                                                    12
                                                                    13
                                                                    14
                                                                    15
                                                                    17

                                                                    NPT
                                                                    NPT
                                                                    NPT
                                                                    NPT
                                                                    NPT 1
                                                                    NPT 1(此時不帶沖洗孔)







                                                                    AK-RTW           11          A           31           A           15                    選型舉例



                                                                    AK-SSW型衛生式遠傳裝置


                                                                     代號                    插入筒

                                                                      31      直徑3"(Φ70),壓力等級150LB(2MPa)
                                                                      33      直徑3"(Φ70),壓力等級300LB(5MPa)




                                                                       代號          遠傳膜片材質            插入筒材質          卡箍材質

                                                                    A
                                                                    B

                                                                    316L
                                                                    哈氏合金C

                                                                    316鋼
                                                                    316鋼

                                                                    碳鋼
                                                                    304鋼





                                                                     代號       凸出長度(mm)

                                                                    2
                                                                    4
                                                                    6

                                                                          50(2")
                                                                          100(4")
                                                                          150(6")




                                                                      代號        安裝附件

                                                                    N
                                                                    Y1

                                                                    Y2

                                                                      不帶
                                                                      帶卡箍
                                                                      帶卡箍和安裝罐

                                                                     :代號N和Y1用于備品供貨,代號Y2用于新設備安裝。







                                                                    AK-SSW          31          A          4         Y2                                     選型舉例







                                                                    <
